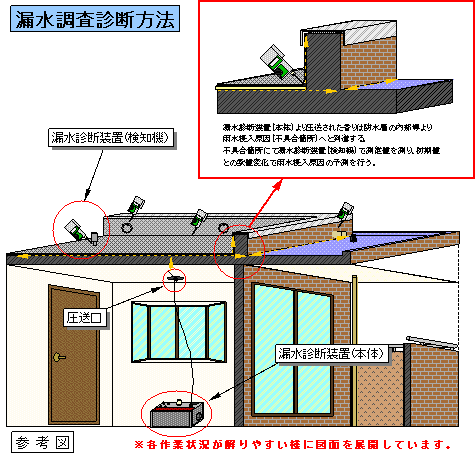

漏水調査診断方法

漏水診断装置（本体）より圧送された香りは防水層の内部等より雨水浸入原因（不具合箇所）へと到達する。 不具合箇所にて漏水診断装置（検知機）で測定値を測り、初期値との数値変化で雨水浸入原因の予測を行う。

1. 室内の漏水箇所をポリエチレンシート・再はく離型シール剤等で養生し漏水診断源圧送口をセットする。
2. 漏水診断源を圧送する前に測定の基準レベル（外気にあわせ０にする）設定後、漏水原因となっていると考えられる箇所（躯体の亀裂、浮き、変退色、発錆、肌別れ部、その他不具合箇所）の周辺を測定し、初期値とした後、加圧空気（香りを混合空気）漏水診断源圧送口から圧送する。
3. 圧送口から圧送された香り混合空気は、漏水箇所のモルタル、躯体コンクリートの亀裂等を伝わり雨水の侵入口から外部へ流出してくる為、漏水原因と測定される部位において検知機で香り混合空気のレベル値を測定して初期値との数値変化を確認する。

調査日程

■内装解体・撤去および漏水部確認、外部目視調査（1日）
■香り混合式漏水診断調査（1日）
■報告書作成（調査完了後1〜2週間）

※1.補修工事　原因確認後、補修内容検討の上、別途打ち合わせ。
※2.漏水確認箇所１箇所に対して上記の日数がかかります。
※3.室内解体後、漏水部確認の状況により調査日数・内容の変更があります。

作業日程

以下のタイムテーブルで調査を進行します。

※ 作業進行状況により若干時間が前後することがありますので、その際はご協力ください。

漏水調査診断装置（本体）MACDETECT F41-P
各部位名称	仕　様（MACDETECT F41-P)
(1) エア吹出能力	最高圧力　2.5kgf/c�u 吹　　出　15L/min/2kgf/c�u 消費電力　80W(100V,AV)
(2) 圧力センサー	測定範囲　0〜10kgf/c�u 耐　　圧　15kgf/c�u
(3) 吹出圧表示器	デジタル表示　赤色LED（7セグメント） 表示行数（　　,　　）
(4) 吹出流量表示器	デジタル表示　赤色LED（7セグメント） 表示行数（　　,　　）
(5)圧力スイッチ	設定圧力　ON:1.5kgf/c�u 設定圧力　OFF: 2.0kgf/c�u
(6)寸　法	400W×200D×330H(mm）
(7)重　量	約10kgf
(8)電　源	AC100V、85W

漏水調査診断装置（検知機）MACDETECT F40-D
形　式	仕　様（MACDETECT F40-D)
設定原理	高感度半導体香りセンサー
採取方法	マイクロエアポンプによる自動吸引式
表示方法	LCDデジタル表示
電　源	単3型乾電池4本（DC6V）ACアダプター（AC100V）
電池寿命	連続使用時間10時間（アルカリ乾電池） 連続電子音による電池寿命警報機能付き
外部出力端子	記録計用（DC0〜200mV）
使用設定温度	0℃〜40℃
寸　法	84W×190H×40D(mm) （突起部含まず）
重　量	約545g（電池、レザーケース別）
付属品	レザーケース、ACアダプター、吸引アタッチメント外部出力コネクター、単３電池４本
